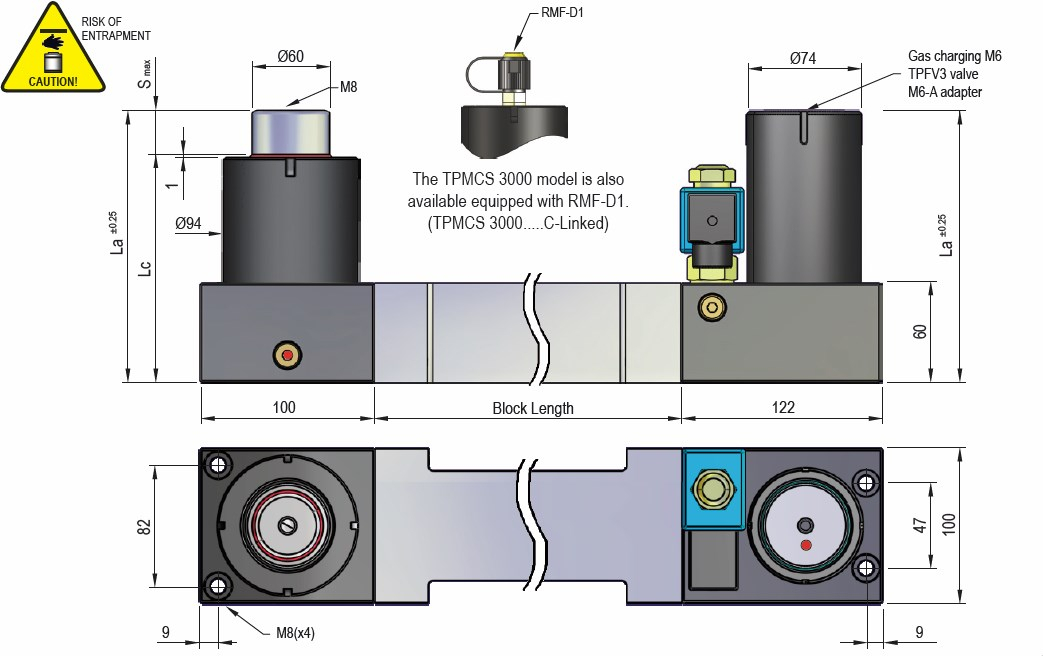

TPMCSB 3000

  • Medio de presión: Gas Nitrógeno (N2) / Oil
  • Max. presión de carga: 105 Bar
  • Min. presión de carga: 50 Bar
  • Área de trabajo (vástago): 28,27 cm2
  • Máx. temperatura de trabajo: 60ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 8-13 m/min
Connection Safety111 stop re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza final 90%F
daN
presionP
Bar
CAD
 TPMCSB 3000x12   12 140 128 3000 (±5%) 3215 105 (20°C)
 TPMCSB 3000x25   25 166 141 3370
 TPMCSB 3000x38   38 192 154 3475
 TPMCSB 3000x50   50 216 166 3545
 TPMCSB 3000x63   63 242 179 3600
 TPMCSB 3000x80   80 276 196 3655
 TPMCSB 3000x100   100 316 216 3700
 TPMCSB 3000x125   125 366 241 3745
