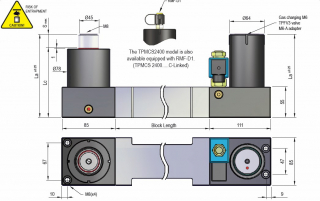

TPMCSB 2400

  • Medio de presión: Gas Nitrógeno (N2) / Oil
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 50 Bar
  • Área de trabajo (vástago): 15,90 cm2
  • Máx. temperatura de trabajo: 60ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 8-14 m/min
<td">
Connection Safety111 stop re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza final 90%F
daN
presionP
Bar
CAD
 TPMCSB 2400x12   12 124 112 2400 (±5%) 2575 150 (20°C)
 TPMCSB 2400x25   25 150 125 2680
 TPMCSB 2400x38   38 176 138 2745
 TPMCSB 2400x50   50 200 150 2790
 TPMCSB 2400x63   63 226 163 2820
 TPMCSB 2400x80   80 260 180 2850
 TPMCSB 2400x100   100 300 200 2875
 TPMCSB 2400x125   125 350 225 2900
