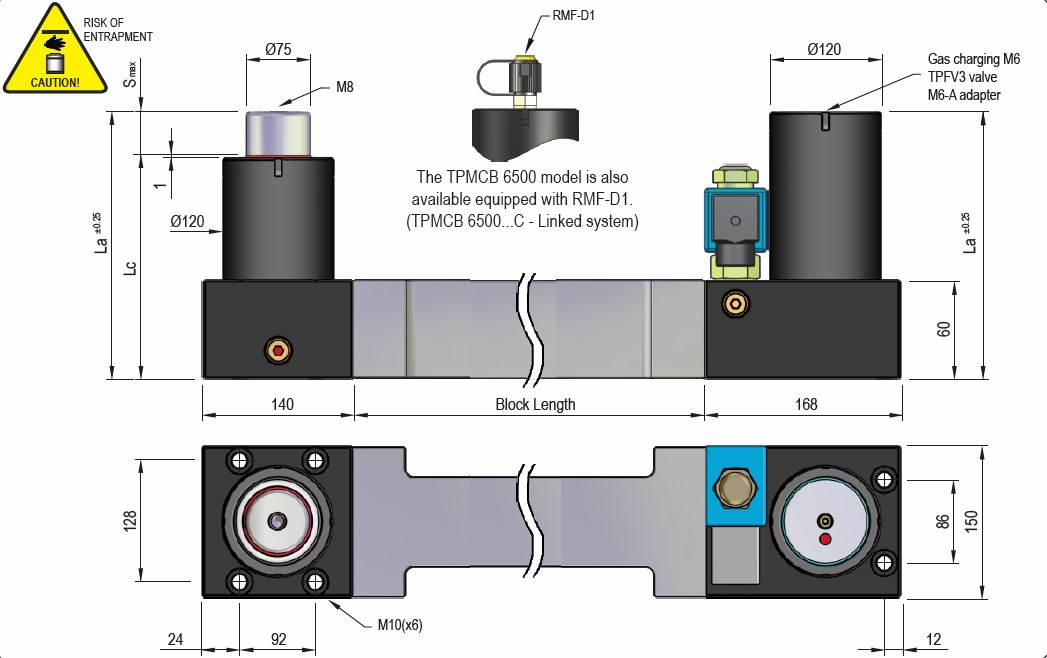

TPMCB 6500.1

  • Medio de presión: Gas Nitrógeno (N2) / Oil
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 50 Bar
  • Área de trabajo (vástago): 44,18 cm2
  • Máx. temperatura de trabajo: 60ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 6,5-10 m/min
Connection Safety111 stop re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza final 90%F
daN
presionP
Bar
CAD
 TPMCB 6500x12.1 12 152 140 6500 (±5%) 7125  150 (20°C)
 TPMCB 6500x25.1 25 178 153 7465
 TPMCB 6500x38.1 38 204 166 7690
 TPMCB 6500x50.1 50 228 178 7845
 TPMCB 6500x63.1 63 254 191 7970
 TPMCB 6500x80.1 80 288 208 8095
 TPMCB 6500x100.1 100 328 228 8205
 TPMCB 6500x125.1 125 378 253 8305
