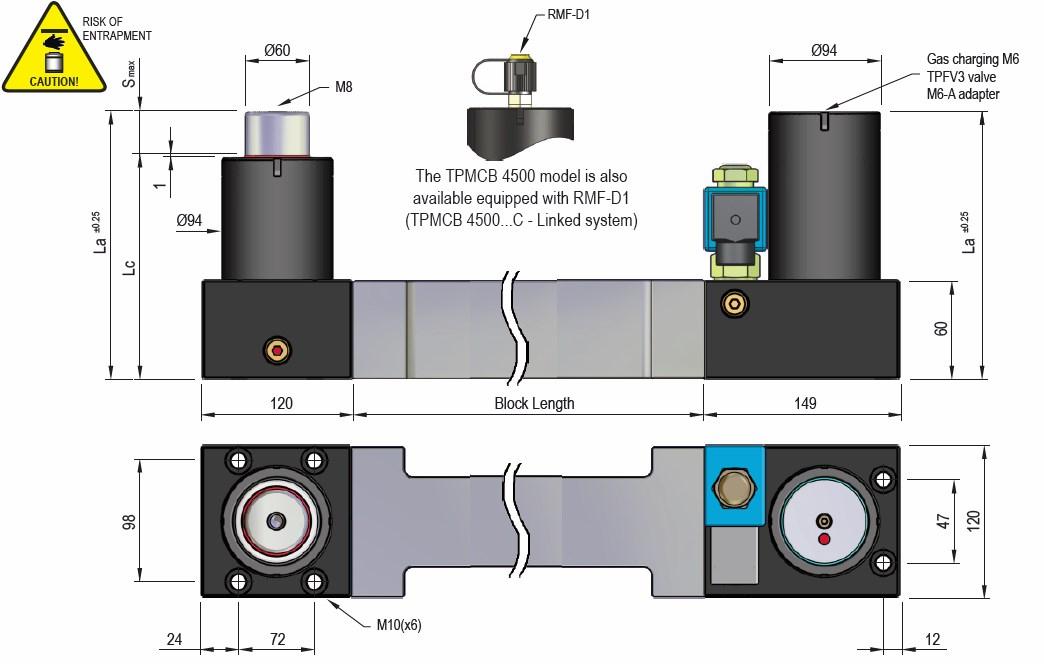

TPMCB 4500.1

  • Medio de presión: Gas Nitrógeno (N2) / Oil
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 50 Bar
  • Área de trabajo (vástago): 28,27 cm2
  • Máx. temperatura de trabajo: 60ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 7-16 m/min
Connection Safety111 stop re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza final 90%F
daN
presionP
Bar
CAD
 TPMCB 4500x12.1 12 140 128 4500 (±5%) 4590  150 (20°C)
 TPMCB 4500x25.1 25 166 141 4815
 TPMCB 4500x38.1 38 192 154 4965
 TPMCB 4500x50.1 50 216 166 5065
 TPMCB 4500x63.1 63 242 179 5140
 TPMCB 4500x80.1 80 276 196 5220
 TPMCB 4500x100.1 100 316 216 5285
 TPMCB 4500x125.1 125 366 241 5345
