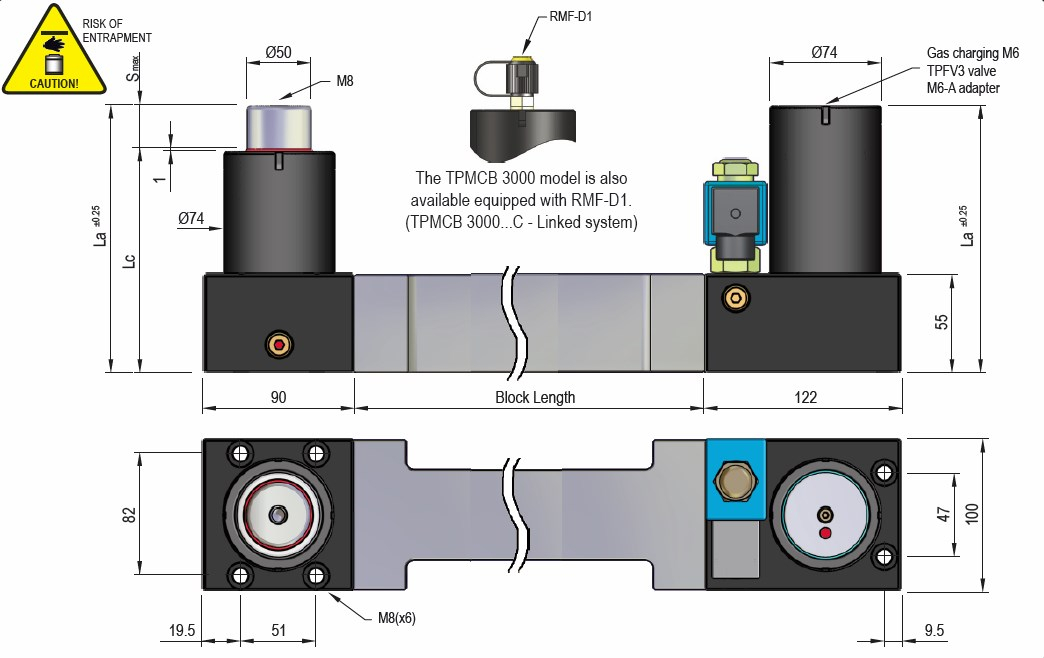

TPMCB 3000.1

  • Medio de presión: Gas Nitrógeno (N2) / Oil
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 50 Bar
  • Área de trabajo (vástago): 19,63 cm2
  • Máx. temperatura de trabajo: 60ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 7.5-9 m/min
Connection Safety111 stop re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza final 90%F
daN
presionP
Bar
CAD
 TPMCB 3000x12.1 12 129 117 3000 (±5%) 3250 150 (20°C)
 TPMCB 3000x25.1 25 155 130 3435
 TPMCB 3000x38.1 38 181 143 3560
 TPMCB 3000x50.1 50 205 155 3635
 TPMCB 3000x63.1 63 231 168 3700
 TPMCB 3000x80.1 80 265 185 3760
 TPMCB 3000x100.1 100 305 205 3815
 TPMCB 3000x125.1 125 355 230 3860
