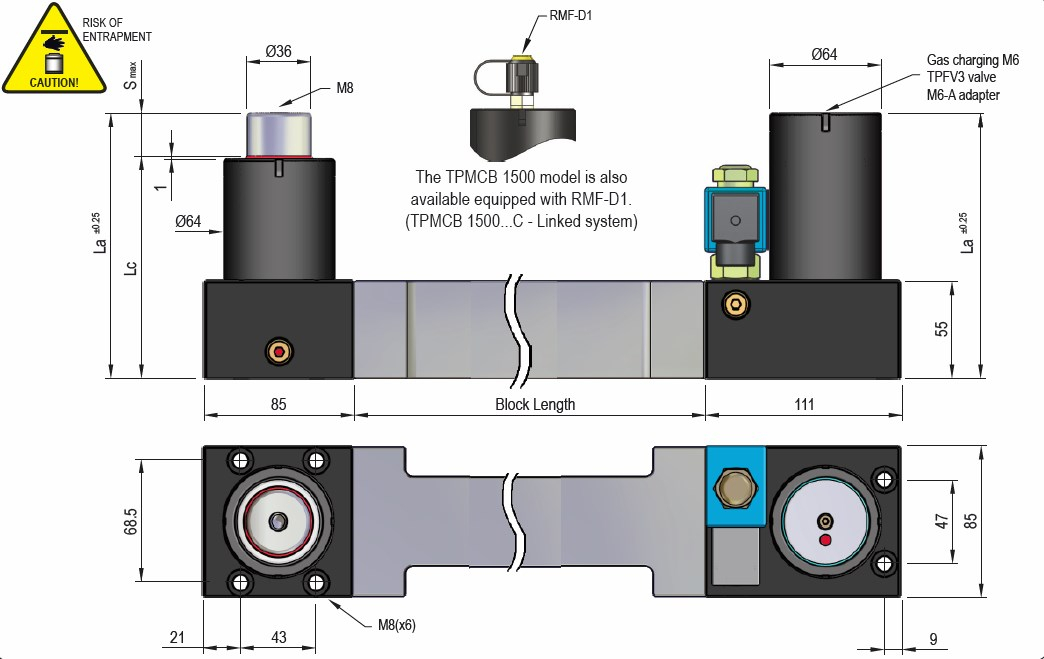

TPMCB 1500.1

  • Medio de presión: Gas Nitrógeno (N2) / Oil
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 50 Bar
  • Área de trabajo (vástago): 10,18 cm2
  • Máx. temperatura de trabajo: 60ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 7-9 m/min
Connection Safety111 stop re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza final 90%F
daN
presionP
Bar
CAD
 TPMCB 1500x12.1 12 124 112 1500 (±5%) 1660  150 (20°C)
 TPMCB 1500x25.1 25 150 125 1740
 TPMCB 1500x38.1 38 176 138 1790
 TPMCB 1500x50.1 50 200 150 1820
 TPMCB 1500x63.1 63 226 163 1845
 TPMCB 1500x80.1 80 260 180 1865
 TPMCB 1500x100.1 100 300 200 1885
 TPMCB 1500x125.1 125 350 225 1905
