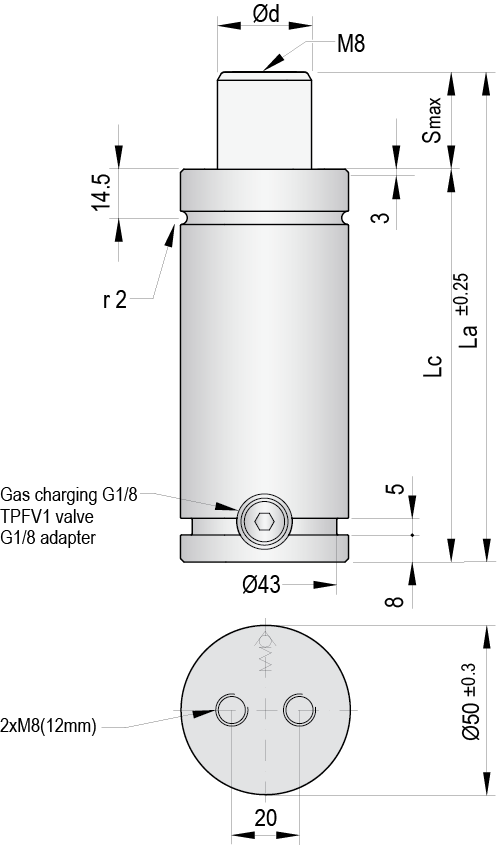

TPSP 1000.1

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 35 Bar
  • Área de trabajo: Ø28mm - 6,16 cm2
    Ø30mm - 7,07 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,2 m/s
  • Kit de mantenimiento: Ø28mm - kit SP1000/28
    Ø30mm - kit SP1000/30
Connection floating guide Safety111 re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPSP 1000x13.1   13 120,4 107,7 920 (±5%) 1145 150 (20°C) CAD
 TPSP 1000x25.1   25 145 120 1260 CAD
 TPSP 1000x38.1   38 171 133 1325 CAD
 TPSP 1000x50.1 50 195 145 1360 CAD
 TPSP 1000x63.1   63 222 159 1390 CAD
 TPSP 1000x80.1   80 255 175 1415 CAD
 TPSP 1000x100.1   100 295 195 1435 CAD
 TPSP 1000x125.1   125 345 220 1450 CAD
 TPSP 1000x160.1   160 415 255 1060 (±5%) 2140 CAD
 TPSP 1000x200.1 200 495 295 2185 CAD
 TPSP 1000x250.1 250 595 345 2225 CAD
 TPSP 1000x300.1 300 695 395 2255 CAD
