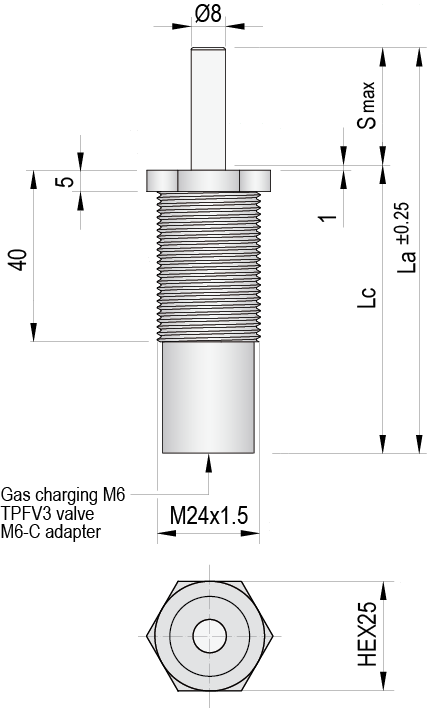

TPRT 24

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 175 Bar
  • Min. presión de carga: 20 Bar
  • Área de trabajo: 0,50 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit RT24
floating guide Safety111

ModelS max
mm
La
mm
Lc
mm
 Codefuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPRT 24x7 7 56 49        TPRT 24x … F10  10 (±5%) ≈13 20 CAD
 TPRT 24x10   10 62 52  TPRT 24x … F20  20 (±5%)   ≈25 40 CAD
 TPRT 24x13  13 67,4 54,4  TPRT 24x … F30  30 (±5%)   ≈40 60 CAD
 TPRT 24x15   15 72 57  TPRT 24x … F40  40 (±5%)   ≈50 80 CAD
 TPRT 24x25   25 92 67  TPRT 24x … F50  50 (±5%)   ≈65 100 CAD
 TPRT 24x38  38 118 80  TPRT 24x … F60  60 (±5%)   ≈75 120 CAD
 TPRT 24x50   50 142 92  TPRT 24x … F70  70 (±5%)   ≈90 140 CAD
 TPRT 24x63  63 172 109  TPRT 24x … F80  80 (±5%)   ≈105 160 CAD
 TPRT 24x80   80 205 125  TPRT 24x … F90  90 (±5%)  ≈110 175  CAD
 TPRT 24x100   100 245 145
      CAD
 TPRT 24x125 125 295 170         CAD
