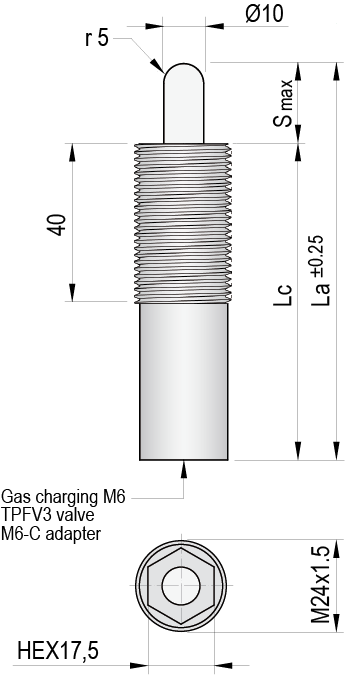

TPRB 24

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 175 Bar
  • Min. presión de carga: 25 Bar
  • Área de trabajo: 0,78 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit RB24
Safety101

ModelS max
mm
La
mm
Lc
mm
 Codefuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPRB 24x10   10 65 55         TPRB 24x … F20  20 (±5%)   ≈25 25 CAD
 TPRB 24x20   20 85 65  TPRB 24x … F40  40 (±5%)   ≈55 50 CAD
 TPRB 24x30   30 105 75  TPRB 24x … F60  60 (±5%)   ≈80 75 CAD
 TPRB 24x40   40 125 85  TPRB 24x … F80  80 (±5%)   ≈105 100 CAD
 TPRB 24x50   50 145 95  TPRB 24x … F100  100 (±5%)   ≈135 125 CAD
 TPRB 24x60   60 165 105  TPRB 24x … F120  120 (±5%)   ≈160 150 CAD
 TPRB 24x70   70 185 115  TPRB 24x … F140  140 (±5%)   ≈185 175 CAD
 TPRB 24x80   80 205 125         CAD
 TPRB 24x100   100 245 145         CAD
