TPR 50

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 35 Bar
  • Área de trabajo: 7,07 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,2 m/s
  • Kit de mantenimiento: kit R50

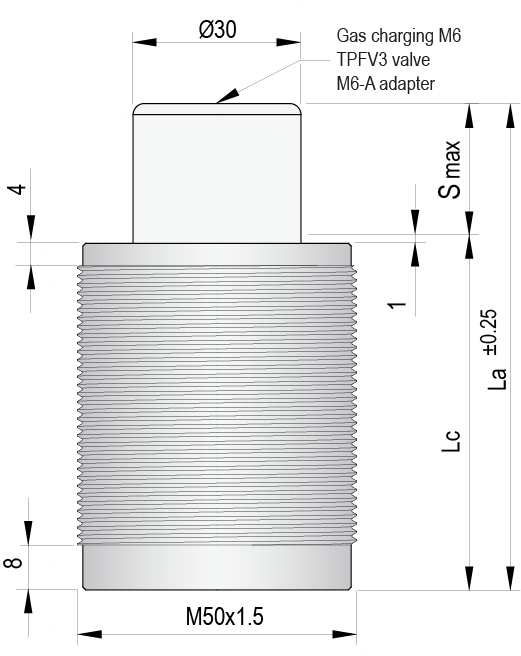

floating guide Safety111 re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPR 50x13   12,7 63,4 50,7 1000 (±5%) 1735 142 (20°C) CAD
 TPR 50x19   19 76 57 1765 CAD
 TPR 50x25   25 88 63 1780 CAD
 TPR 50x38  38 114 76 1795 CAD
 TPR 50x50   50 138 88 1800 CAD
 TPR 50x63   63 165 102 1805 CAD
 TPR 50x80   80 198 118 1810 CAD
 TPR 50x100   100 238 138 1815 CAD
