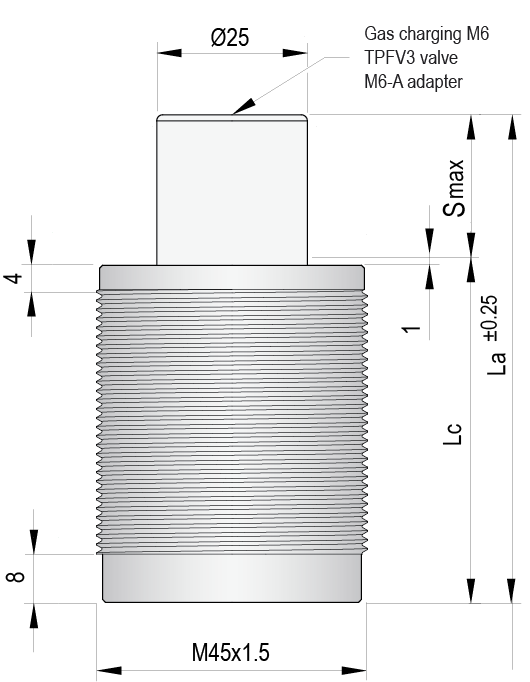

TPR 45

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 35 Bar
  • Área de trabajo: 4,91 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit R45
floating guide Safety111 re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPR 45x13   12,7 57,4 44,7 740 (±5%) 1220 150 (20°C) CAD
 TPR 45x19   19 70 51 1240 CAD
 TPR 45x25   25 82 57 1250 CAD
 TPR 45x38 38 108 70 1255 CAD
 TPR 45x50   50 132 82 1260 CAD
 TPR 45x63   63 159 96 1265 CAD
 TPR 45x80   80 192 112 1265 CAD
 TPR 45x100   100 232 132 1265 CAD
