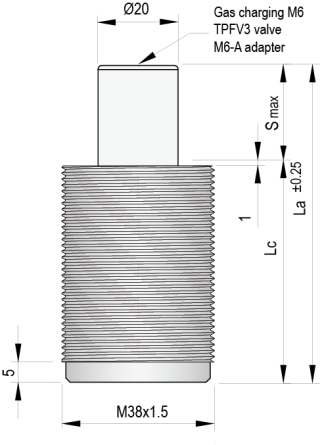

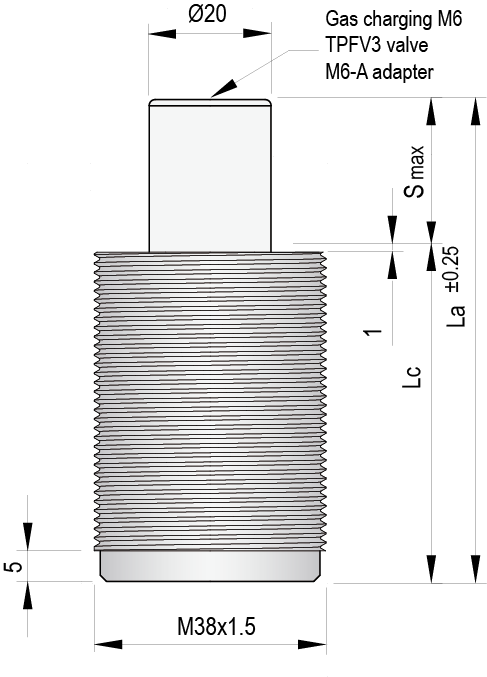

TPR 38.1

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 100 Bar
  • Min. presión de carga: 35 Bar
  • Área de trabajo: 3,14 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit R38.1
floating guide Safety111 re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
TPR 38x13.1 13 56 43 250 (±5%) 390 80 (20°C) CAD
TPR 38x16.1 16 62 46 375 CAD
TPR 38x19.1 19 68 49 375 CAD
TPR 38x25.1 25 80 55 370 CAD
TPR 38x32.1 32 94 62 370 CAD
TPR 38x38.1 38 106 68 370 CAD
TPR 38x50.1 50 130 80 370 CAD
TPR 38x63.1 63 156 93 370 CAD
TPR 38x80.1 80 190 110 370 CAD
