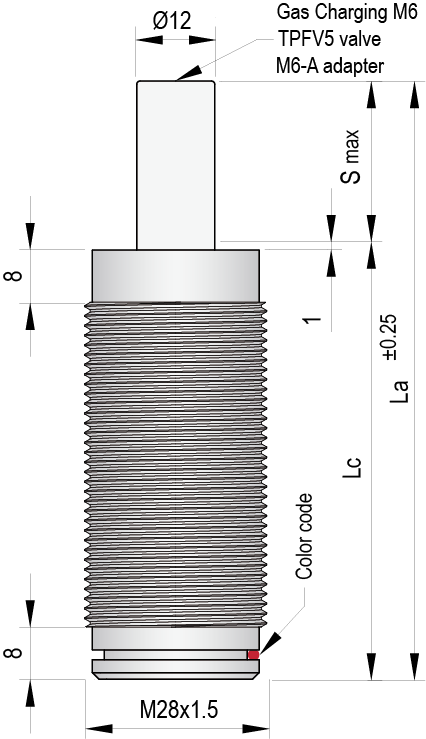

TPR 28

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 175 Bar
  • Min. presión de carga: 25 Bar
  • Área de trabajo: 1,13 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit R28
floating guide Safety111

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPR 28x15   15 72 57 200 (±20) ≈270 175 CAD
 TPR 28x25   25 92 67 CAD
 TPR 28x38   38 118 80 CAD
 TPR 28x50   50 142 92 CAD
 TPR 28x63   63 172 109 CAD
 TPR 28x80   80 205 125 CAD
 TPR 28x100   100 242 142 CAD
 TPR 28x125   125 292 167 CAD
Código de color fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
 Verde · Green    50 (±5)   ≈70 45
 Azul · Blue    100 (±10)   ≈140 90
 Rojo · Red    150 (±15)   ≈210 135
 Amarillo · Yellow    200 (±20)   ≈270 175
 Negro · Black    28 - 200    ≈40 - 270    25-175

El código de color negro corresponde a una versión ajustable de presión comprendida entre los rangos establecidos en la tabla. De no existir especificación, los cilindros se suministrarán con código de color amarillo.
