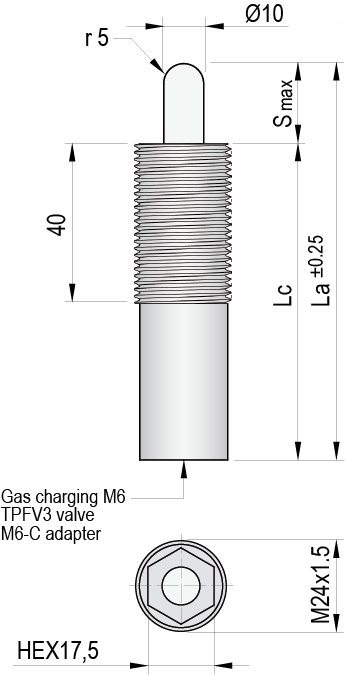

TPR 24

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 175 Bar
  • Min. presión de carga: 25 Bar
  • Área de trabajo: 0,78 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit R24
Safety101

ModelS max
mm
La
mm
Lc
mm
 Codefuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPR 24x10   10 80 70         TPR 24x … F20  20 (±5%)   ≈25 25 CAD
 TPR 24x20   20 100 80  TPR 24x … F40  40 (±5%)   ≈50 50 CAD
 TPR 24x30   30 120 90  TPR 24x … F60  60 (±5%)   ≈75 75 CAD
 TPR 24x40   40 140 100  TPR 24x … F80  80 (±5%)   ≈100 100 CAD
 TPR 24x50   50 160 110  TPR 24x … F100  100 (±5%)   ≈125 125 CAD
 TPR 24x60   60 180 120  TPR 24x … F120  120 (±5%)   ≈150 150 CAD
 TPR 24x70   70 200 130  TPR 24x … F140  140 (±5%)   ≈175 175 CAD
 TPR 24x80   80 220 140         CAD
 TPR 24x100   100 260 160         CAD
