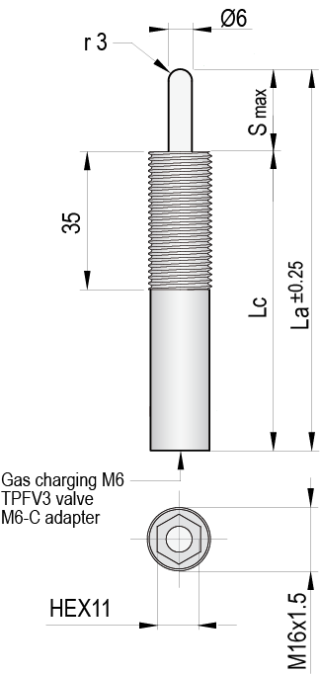

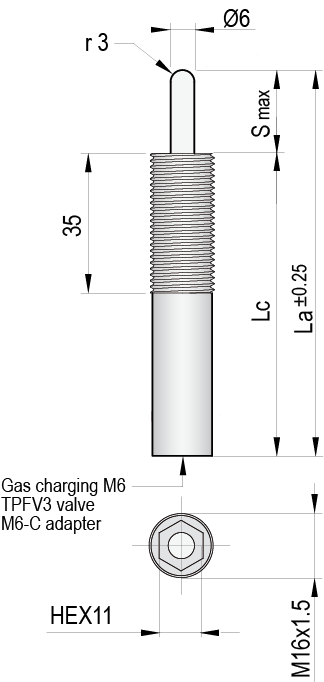

TPR 16

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 175 Bar
  • Min. presión de carga: 35 Bar
  • Área de trabajo: 0,28 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit R16
proteger Safety101

ModelS max
mm
La
mm
Lc
mm
 Codefuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPR 16x10   10 80 70         TPR 16x … F10  10 (±5%)   ≈12 35 CAD
 TPR 16x20   20 100 80  TPR 16x … F15  15 (±5%)   ≈15 50 CAD
 TPR 16x30   30 120 90  TPR 16x … F20  20 (±5%)   ≈25 70 CAD
 TPR 16x40   40 140 100  TPR 16x … F25  25 (±5%)   ≈30 90 CAD
 TPR 16x50   50 160 110  TPR 16x … F30  30 (±5%)   ≈35 110 CAD
 TPR 16x60   60 180 120  TPR 16x … F35  35 (±5%)   ≈45 125 CAD
 TPR 16x70   70 200 130  TPR 16x … F40  40 (±5%)   ≈50 140 CAD
 TPR 16x80   80 220 140  TPR 16x … F45  45 (±5%)   ≈55 160 CAD
 TPR 16x100   100 260 160  TPR 16x … F50  50 (±5%)   ≈60 175 CAD
